Серия HZN-Z
Бетонный завод для ЖБИ
Компактный бетонный завод, оснащенный планетарным бетоносмесителем и скиповой системой подачи, предназначен для небольших и средних предприятий ЖБИ с ограниченной площадью.
- Производительность 35–75 м³/ч
- Компоновка установки компактная конструкция с планетарным смесителем для высокой однородности смеси.
Эта комбинированная бетоносмесительная установка использует планетарный смеситель с вертикальным валом JN-AH со скиповым подъемником и дозаторы заполнителей серии HP, поддерживая как суммарное, так и раздельное взвешивание. Установка может комплектоваться отдельными модулями взвешивания цемента, минеральных добавок, воды и химических добавок, а также полноценной системой пневмоснабжения. Благодаря централизованной системе управления весь процесс смешивания выполняется автоматически, при этом предусмотрено ручное переключение между автоматическим и полуавтоматическим режимами.
Данный бетонный завод отличается компактной конструкцией, небольшой занимаемой площадью, стабильной и надежной работой. Он подходит для приготовления сухих, полусухих, высокоэффективных и высокопрочных бетонных смесей. В зависимости от требований производственной линии смеситель может оснащаться двумя разгрузочными затворами, что позволяет одному смесителю обслуживать несколько линий. Установка широко применяется при производстве блоков, трубных свай, элементов PC, а также специальных высокоэффективных бетонных смесей.
Технические параметры
| Параметр | |
|
|
| Теоретическая производительность (м³/ч) | 35 | 50 | 75 |
| Модель смесителя | JN750AH | JN1000AH | JN1500AH |
| Мощность двигателя смесителя (кВт) | 30 | 37 | 55 |
| Объем загрузки (л) | 1125 | 1500 | 2250 |
| Объем выгрузки (л) | 750 | 1000 | 1500 |
| Макс. размер заполнителя (щебень/галька), мм | ≤60 | ≤60 | ≤80 |
| Мощность двигателя подъемника (кВт) | 7,5 | 11 | 18,5 |
| Способ подачи | Скиповый подъемник | Скиповый подъемник | Скиповый подъемник |
| Модель шнекового конвейера | LSY219 | LSY219 | LSY273/LSY219 |
| Модель дозатора заполнителей | HP1200 | HP1600 | HP2400 |
| Точность дозирования заполнителей | ±2% | ±2% | ±2% |
| Точность дозирования цемента | ±1% | ±1% | ±1% |
| Точность дозирования минеральных добавок | ±1% | ±1% | ±1% |
| Точность дозирования воды | ±1% | ±1% | ±1% |
| Точность дозирования химических добавок | ±1% | ±1% | ±1% |
| Ориентировочная суммарная мощность (без шнекового конвейера), кВт | 60 | 75 | 105 |
| Высота выгрузки | 2,2 м стандартно / увеличенная высота для загрузки автобетоносмесителя / высота по заказу | ||

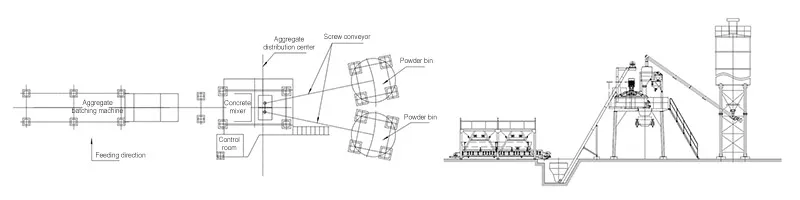

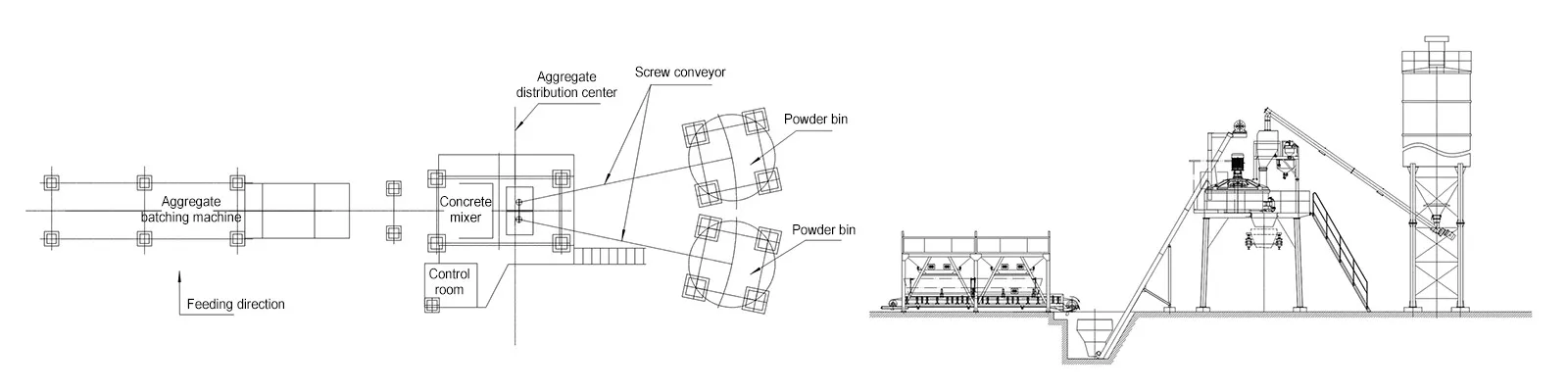

Схема технологического процесса
Основные узлы

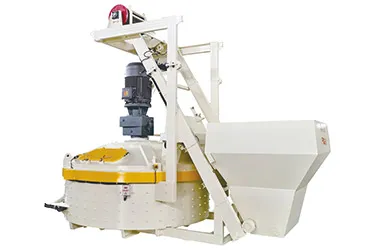

Бетоносмеситель
Бетоносмеситель серии JN-AH представляет собой планетарный смеситель с вертикальным валом, оснащенный скиповым подъемником и электролебедкой для загрузки материалов. Его компактная конструкция обеспечивает небольшую занимаемую площадь и удобство монтажа, а планетарный принцип смешивания гарантирует высокую однородность смеси. Для удовлетворения различных требований производственных линий смеситель может комплектоваться двумя разгрузочными затворами, что позволяет одному смесителю одновременно обслуживать несколько линий.

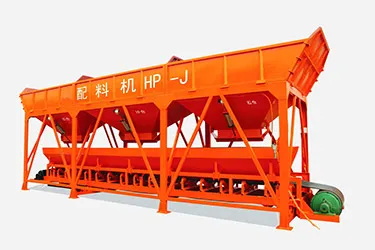

Дозирующий комплекс
Дозаторы заполнителей серии HP используют секционные сборные панели бункеров, что упрощает монтаж. Пневматическое дозирование обеспечивает быструю и точную подачу, а выгрузка на ленту — чистую и быструю разгрузку. Доступны варианты как с суммарным, так и с раздельным взвешиванием. Подходят для строительных площадок, заводов товарного бетона и предприятий ЖБИ.

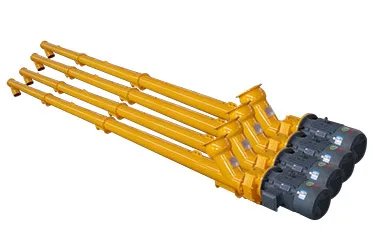

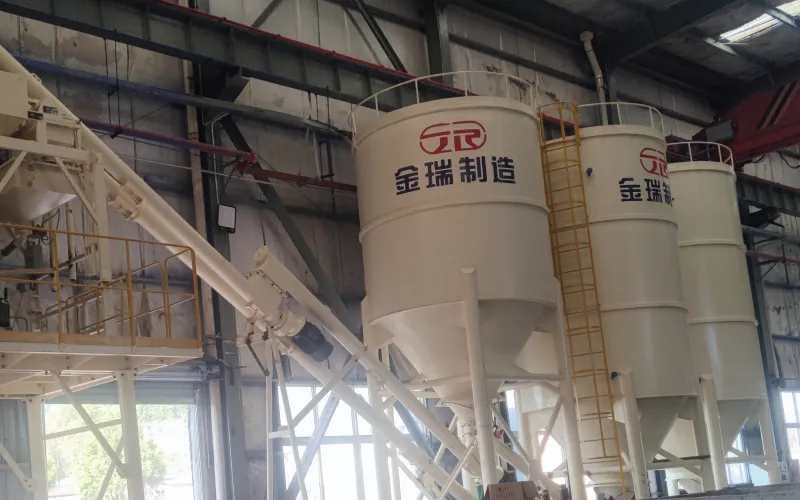

Шнековый конвейер
Цементный шнековый конвейер выполнен в корпусе из высококачественных стальных труб. Секции соединяются фланцами. Переменный шаг винтовой лопасти обеспечивает плавную и стабильную подачу порошкообразных материалов.

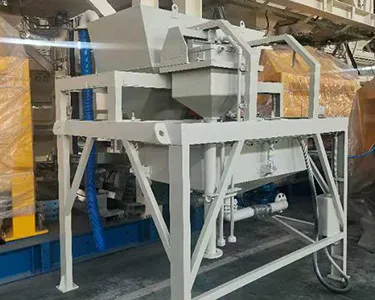

Система взвешивания
Система взвешивания оснащена высокоточными тензодатчиками, обеспечивающими стабильные и точные измерения.
Для выпуска материала используются высококачественные пневматические дисковые затворы, отличающиеся быстрым срабатыванием и герметичным перекрытием, предотвращающим утечки.

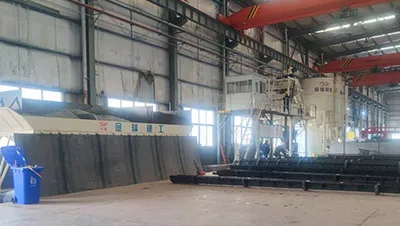

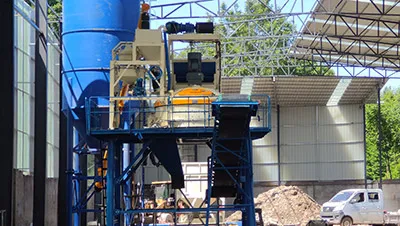

Реализованные проекты
