Серия JN

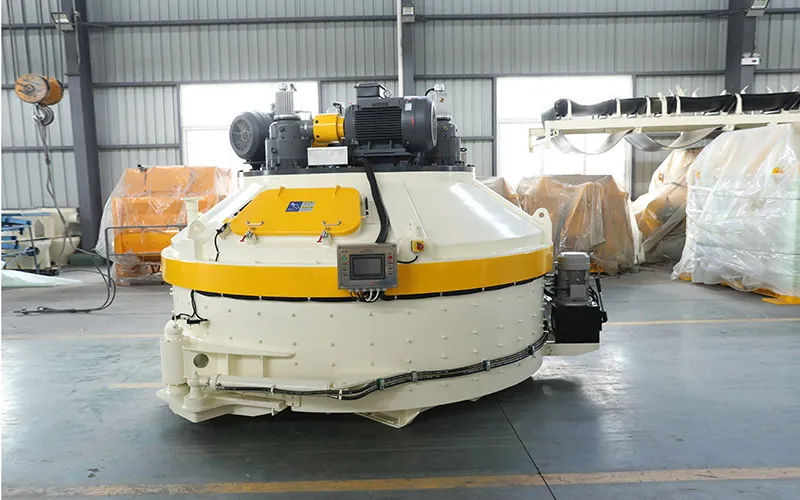

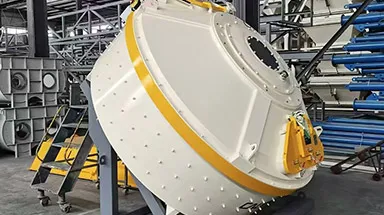

Планетарный бетоносмеситель (с многоприводной системой)
Смеситель с вертикальным валом для бетонных заводов
- Объем выгрузки 1,5–4,5 м³ / замес
- Drive System многомоторный редуктор для резервирования и работы с высоким крутящим моментом
Планетарные бетоносмесители серии JN рассчитаны на самые требовательные циклы производства бетона. Благодаря использованию нескольких приводных двигателей для плавного пуска и высокой надежности при выпуске больших объемов бетонной смеси этот планетарный смеситель идеально подходит для производства сборного железобетона, включая ПК-элементы, сваи-оболочки и кладочные блоки.
- Оснащен гидравлической системой открытия затвора, которая обеспечивает плавное открытие и закрытие, высокое усилие и предотвращает заклинивание материала. В зависимости от фактических производственных потребностей можно установить до трех разгрузочных затворов.
- Имеет запатентованную регулируемую конструкцию разгрузочного затвора, которая обеспечивает отличную герметичность и значительно снижает износ уплотнительных полос.
- Использует планетарное движение смешивания (сочетание обращения и собственного вращения), что обеспечивает более равномерное перемешивание материалов. Приводная система спроектирована так, чтобы исключить риск утечки раствора через концы валов.
Технические параметры
| Модель | |
|
|
|
|
| Объем загрузки (л) | 3000 | 4500 | 6000 | 6750 | 7500 |
| Объем выгрузки (л) | 2000 | 3000 | 4000 | 4500 | 5000 |
| Теоретическая производительность (м³/ч) | 120 | 180 | 240 | 270 | 300 |
| Мощность двигателя смесителя (кВт) | 2x45 | 3x37 | 3x55 | 3x65 | 3x75 |
| Макс. размер заполнителя (мм) | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 |
| Количество смесительных лопастей | 3x2 | 3x2 | 3x2/3x3 | 3x2/3x3 | 3x2/3x3 |
| Количество скребков | 3 | 3 | 3 | 3 | 3 |
| Габаритные размеры (Д×Ш×В, мм, два затвора) | 3600x3150x 2430 | 4200x3650×2570 | 4780x4160×2750 | 4780x4160 x2750 | 5350x4460 x2900 |
| Масса машины (кг) | 12300 | 15500 | 20900 | 21300 | 25800 |
Основные узлы

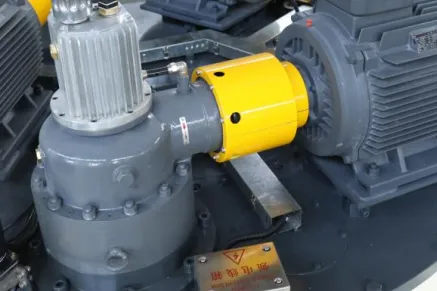

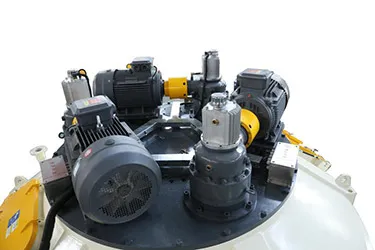

Приводная система

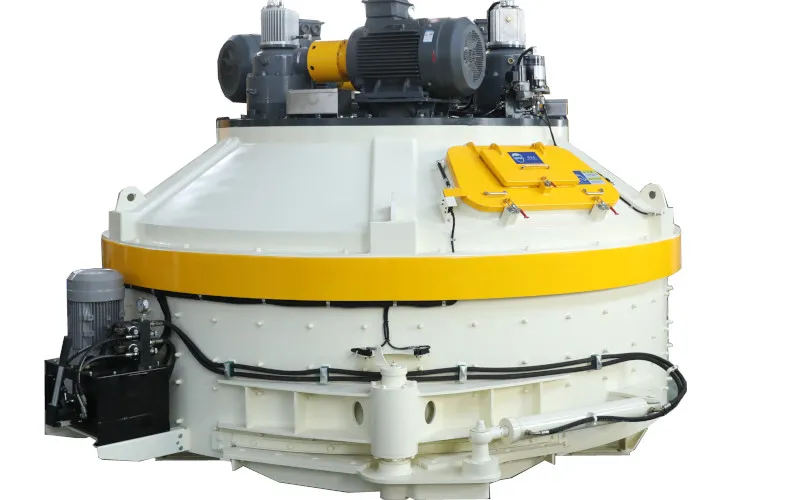

Планетарный смеситель с вертикальным валом использует многомоторную приводную систему, обеспечивающую плавный пуск и высокую надежность. Запатентованный угловой редуктор в сочетании с конструкцией горизонтально установленного двигателя упрощает обслуживание и уменьшает общую высоту смесителя, облегчая транспортировку, монтаж и компоновку системы подачи.
Смеситель оснащен высокоэффективным угловым планетарным редуктором, изготовленным из высококачественной стали, с полностью шлифованными зубчатыми колесами, обеспечивающими 6-й класс точности и выше. Входные валы со спирально-коническими шестернями взаимозаменяемы и не требуют подбора пар. Внешняя входная система планетарного редуктора позволяет выполнять обслуживание без снятия верхней крышки, что делает осмотр и замену более удобными. В планетарной системе перемешивания используются запатентованные быстроразъемные шлицевые соединения шестерен и валов, что облегчает разборку и обслуживание без снятия вращающегося корпуса.

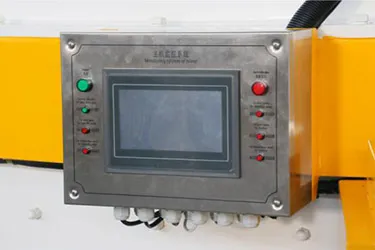

Система мониторинга
Опциональная система мониторинга смесителя обеспечивает контроль температуры и уровня масла в гидронасосе и редукторе в режиме реального времени. Система выводит информацию на экран, подает звуковые и световые сигналы тревоги, ведет записи о работе и сохраняет историю аварийных сообщений. Оператор может контролировать наработку, количество циклов выгрузки и другие рабочие параметры, а также выполнять обслуживание по подсказкам системы. Несколько интеллектуальных режимов смазки обеспечивают автоматическую смазку уплотнений концов валов.
Система перемешивания

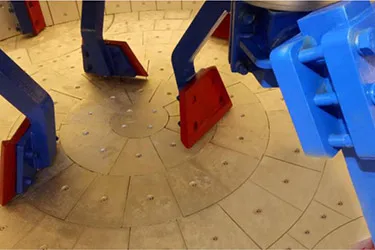

Изнашиваемые детали системы перемешивания изготовлены из износостойкого высокохромистого легированного чугуна, что значительно увеличивает срок службы.
Разгрузочные затворы

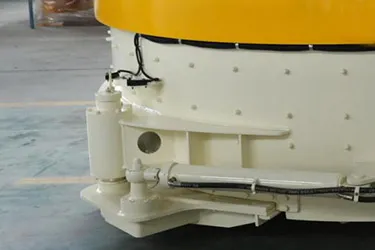

Запатентованная регулируемая конструкция разгрузочного затвора обеспечивает отличную герметичность и снижает износ уплотнений. Гидравлическая система выгрузки обеспечивает плавную работу, при этом по требованию может быть установлено до трех разгрузочных затворов. В аварийных ситуациях предусмотрена ручная выгрузка для предотвращения затвердевания материала.
Защитные выключатели

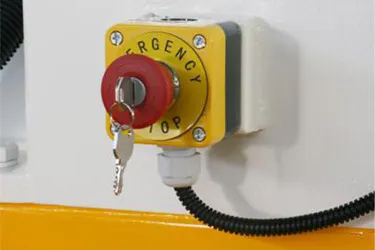

На сервисной дверце верхней крышки установлен контактный концевой выключатель. При открытии дверцы главный двигатель автоматически останавливается для защиты обслуживающего персонала. На корпусе смесителя также предусмотрен ключевой защитный выключатель для аварийной остановки и обслуживания. Извлечение ключа исключает случайный запуск.
Система подачи воды

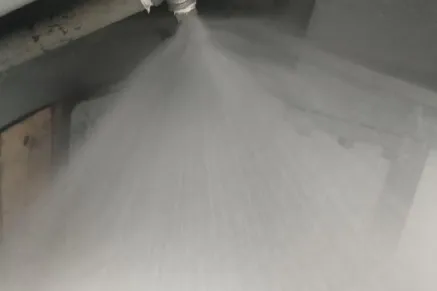

Система подачи воды использует многоугловые распылительные форсунки для равномерного распределения воды, что обеспечивает более быстрое и более равномерное смешивание.
Основанная в 1991 году компания JINRUI является профессиональным производителем бетонных заводов с более чем 30-летним опытом работы в отрасли. Наше оборудование — от стационарных до интегрированных бетонных заводов — применяется на объектах высокоскоростных железных дорог, мостов и аэропортов, обеспечивая надежные решения по производству бетона с учетом различных строительных циклов и условий площадки.
