Серия JN

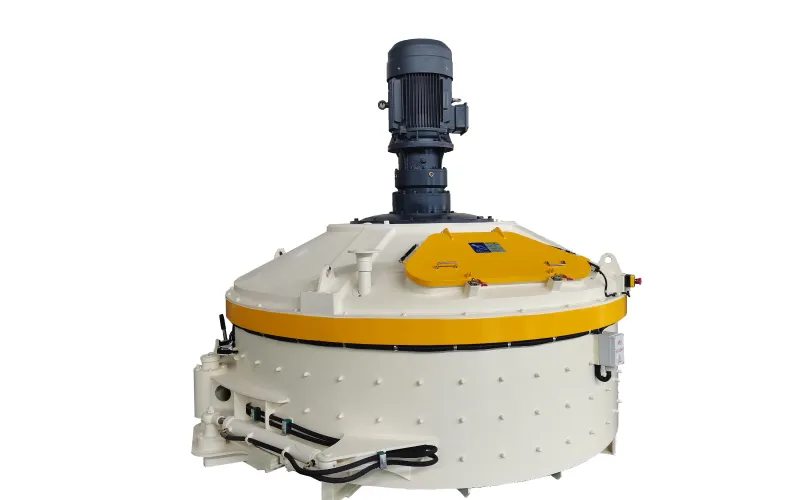

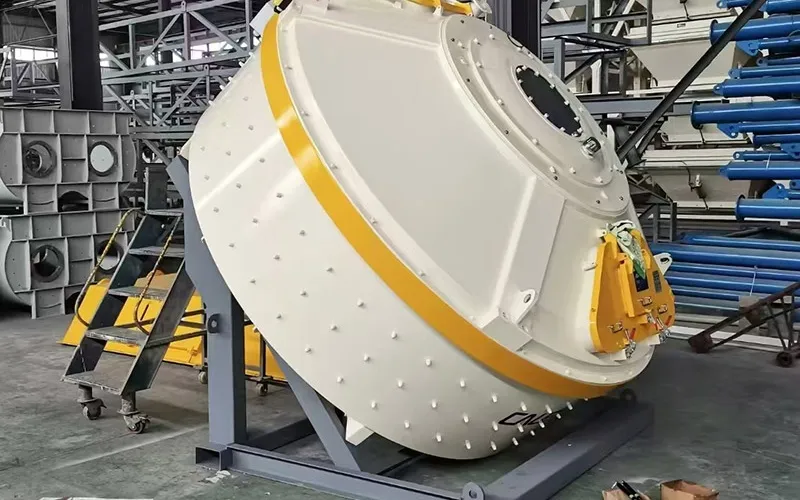

Планетарный бетоносмеситель (с одним приводом)
Смеситель с вертикальным валом для бетонных заводов
- Объем выгрузки 0.5 – 1.0 м³ / замес
- Эффективность привода эффективная однодвигательная конструкция для удобства обслуживания
Малогабаритный планетарный бетоносмеситель с вертикальным валом оснащен гидравлической системой выгрузки, которая обеспечивает плавное открытие и закрытие разгрузочного затвора, высокое усилие и низкий риск заклинивания материала. Количество разгрузочных затворов может составлять один или два в зависимости от требований заказчика. Система перемешивания сочетает обращение и собственное вращение по планетарной схеме, обеспечивая более равномерное смешивание материалов и устраняя проблему утечки раствора через концы валов в приводной системе.
Благодаря компактной конструкции и высоким эксплуатационным характеристикам этот смеситель хорошо подходит для отраслей сборного железобетона, включая производство блоков, свай-оболочек и ПК-элементов.
Технические параметры
| Модель | |
|
|
|
|
| Объем загрузки (л) | 525 | 750 | 1125 | 1500 | 2250 |
| Объем выгрузки (л) | 350 | 500 | 750 | 1000 | 5000 |
| Теоретическая производительность (м³/ч) | 20 | 30 | 45 | 60 | 90 |
| Мощность двигателя смесителя (кВт) | 15 | 18.5 | 30 | 37 | 55 |
| Макс. размер заполнителя (мм) | ≤40 | ≤60 | ≤60 | ≤60 | ≤80 |
| Количество смесительных лопастей | 1×2 | 1×2 | 1×2/2×2 | 2×2 | 2×2 |
| Количество скребков | 2 | 2 | 3/2 | 2 | 2 |
| Габаритные размеры (Д×Ш×В, мм, один затвор) | 1920×2050×2240 | 2200×2250×2280 | 2600×2430×2360 | 2900×2610×2660 | 3150×2870×2800 |
| Габаритные размеры (Д×Ш×В, мм, два затвора) | 2200×2050×2240 | 2480×2250×2280 | 2860×2430×2360 | 3100×2610×2660 | 3420×2870×2800 |
| Масса машины (кг) | 2200 | 2600 | 4600/4800 | 6300 | 7500 |
Основные комплектующие
Редуктор
Малогабаритный планетарный бетоносмеситель с вертикальным валом имеет однодвигательную приводную компоновку в сочетании с высокоэффективным редуктором и электродвигателем. Такая конструкция обеспечивает плавную работу, низкий уровень шума, высокий выходной крутящий момент и длительный срок службы.

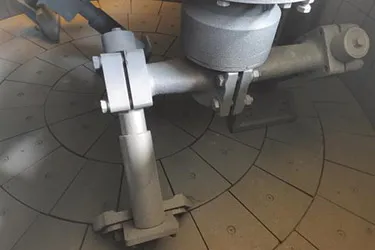

Система перемешивания
Изнашиваемые детали системы перемешивания изготовлены из износостойкого высокохромистого легированного чугуна, что значительно увеличивает срок службы.

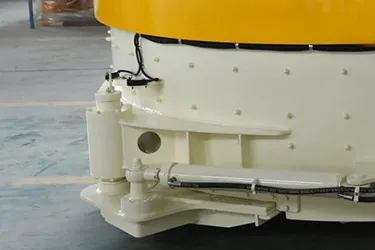

Разгрузочные затворы
Запатентованная регулируемая конструкция разгрузочного затвора обеспечивает отличную герметичность и уменьшает износ уплотнений. Гидравлическая система выгрузки обеспечивает плавную работу, при этом по требованию может быть установлено до трех разгрузочных затворов.

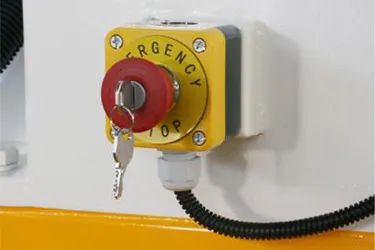

Защитные выключатели
На сервисной дверце верхней крышки установлен контактный концевой выключатель. При открытии дверцы главный двигатель автоматически останавливается для защиты обслуживающего персонала. На корпусе смесителя также предусмотрен ключевой защитный выключатель для аварийной остановки и обслуживания. Извлечение ключа исключает случайный запуск.

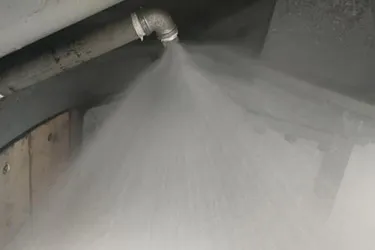

Система подачи воды
Система подачи воды использует многоугловые распылительные форсунки для равномерного распределения воды, что обеспечивает более быстрое и более равномерное смешивание.
