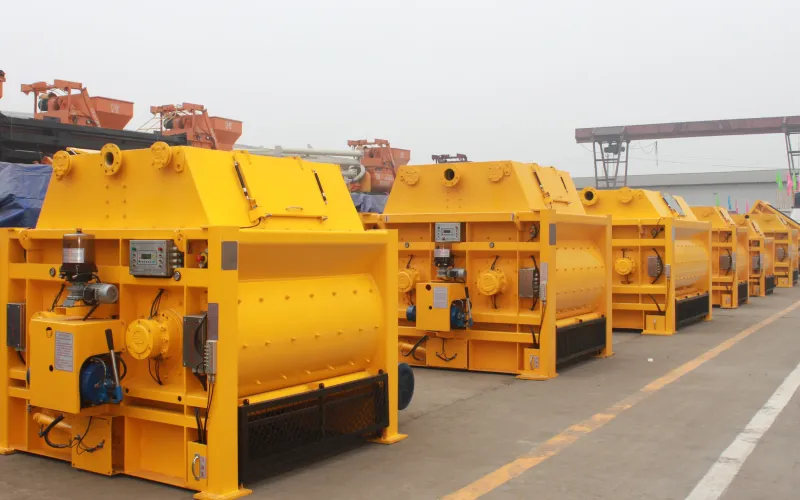

Двухвальный бетоносмеситель

Серия JS

Двухвальный бетоносмеситель

Двухвальный смеситель принудительного действия для бетонных заводов

Объем выгрузки 1,5–4,5 м³ / замес
Технология привода синхронизация нескольких двигателей для устойчивой работы под высокой нагрузкой

Запросить коммерческое предложение

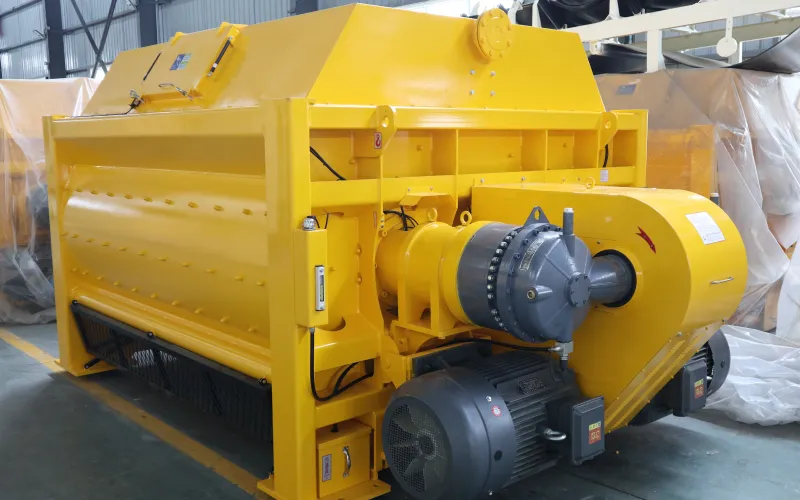

Стандартный двухвальный бетоносмеситель принудительного действия — это современная машина для приготовления бетона, самостоятельно разработанная компанией. В ней применена двухмоторная компоновка с двумя угловыми планетарными редукторами, которые приводят во встречное вращение два горизонтально расположенных смесительных вала. Перекрестно расположенные на валах лопасти создают перекатывающее и конвективное движение материала, обеспечивая интенсивное и равномерное перемешивание.

Благодаря приводу с двумя планетарными редукторами смеситель работает плавно и обеспечивает высокий выходной крутящий момент. Он отличается высокой интенсивностью перемешивания, отличным качеством смеси, высокой надежностью и низким уровнем шума. Смесители серии JS широко применяются при строительстве высокоскоростных железных дорог, автомобильных трасс, гидроэлектростанций, аэропортов, а также на заводах товарного бетона.

Технические параметры

Параметр / модель	JS1250	JS1500	JS2000	JS3000	JS4000	JS4500
Объем загрузки (л)	1875	2250	3000	4500	6000	6750
Объем выгрузки (л)	1250	1500	2000	3000	4000	4500
Теоретическая производительность (м³/ч)	75	90	120	180	240	270
Мощность двигателя смесителя (кВт)	2×22	2×30	2×37	2×55	2×75	2×75
Мощность двигателя насоса смазки (кВт)	0.09	0.09	0.09	0.09	0.09	0.09
Мощность двигателя гидросистемы (кВт)	2.2	2.2	2.2	2.2	2.2	2.2
Питание электромагнитного клапана (В)	DC24	DC24	DC24	DC24	DC24	DC24
Количество смесительных рычагов	16	12	16	18	22	22
Макс. размер заполнителя (мм)	80	80	80	80	80	80
Габаритные размеры (Д×Ш×В) (мм)	3000 2750 2000	2900 3000 2150	3450 3000 2250	3900 3300 2230	4500 3300 2230	4700 3300 2230
Транспортные габариты (Д×Ш×В) (мм)	3000 2000 2000	2900 2320 2150	3450 2320 2250	3900 2600 2230	4500 2600 2230	4700 2600 2230
Общая масса (кг)	5200	6200	7500	9600	11800	12300

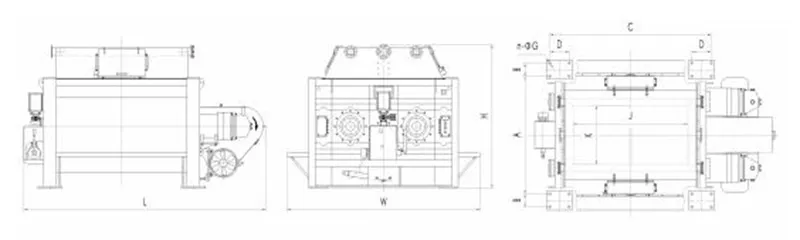

Габариты

Модель	A	B	C	D	N	G	L	W	H	J	K
JS1250	1440	235	1824	220	16	22	3000	2750	2000	1330	790
JS1500	1820	200	1822	...	8	32	2900	3000	2150	1120	910
JS2000	1820	200	2250	...	8	32	3450	3000	2250	1460	885
JS3000	1820	200	2615	300	16	32	3900	3300	2230	1840	990
JS4000	1820	200	3065	300	16	32	4500	3300	2240	2250	970
JS4500	1820	200	3265	300	16	32	4700	3300	2240	2430	970

Характеристики

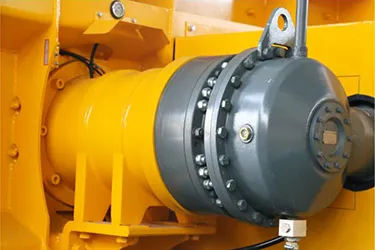

Специальный редуктор

The concrete mixer is equipped with high-performance angular planetary gear reducer. It is manufactured from high-quality steel using precision CNC machining, with all gears ground to achieve accuracy of Grade 6 or above.

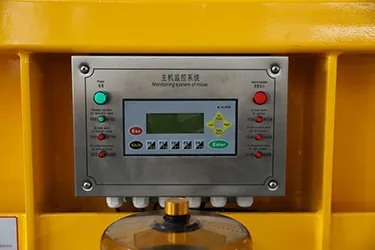

Система мониторинга

Опциональная система мониторинга смесителя обеспечивает контроль температуры и уровня масла в гидронасосе и редукторе в режиме реального времени. Система выводит информацию на экран, подает звуковые и световые сигналы тревоги, ведет записи о работе и сохраняет историю аварийных сообщений. Оператор может контролировать наработку, количество циклов выгрузки и другие рабочие параметры, а также выполнять обслуживание по подсказкам системы. Несколько интеллектуальных режимов смазки обеспечивают автоматическую смазку уплотнений концов валов.

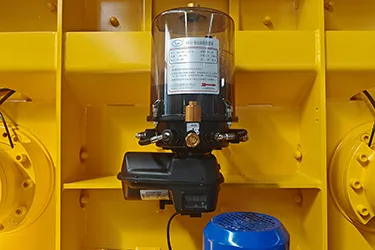

Система смазки

Система смазки использует электрический смазочный насос с автоматическим управлением. Четыре выходных линии насоса подают масло к четырем концам валов, что значительно повышает эффективность уплотнения и срок службы узлов при минимальном расходе смазки.

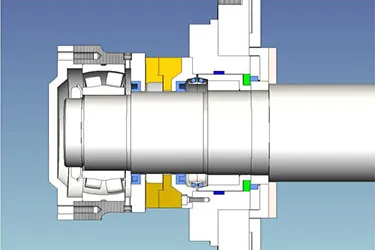

Уплотнение концов валов

На концах валов применяются многоконтурные уплотнения в сочетании с технологией уплотнения под давлением масла. Ключевые компоненты изготовлены из специальных износостойких материалов, что увеличивает срок службы.

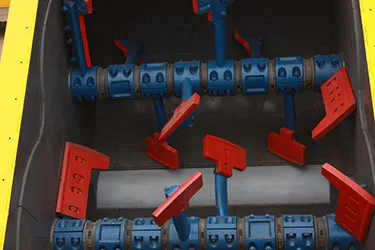

Система перемешивания

Система перемешивания выполнена по многолопастной схеме без мертвых зон, что обеспечивает равномерное смешивание за короткое время. Смесительные лопасти и футеровка изготовлены из собственного высокохромистого износостойкого чугуна, отличающегося высокой твердостью и отличной стойкостью к износу.

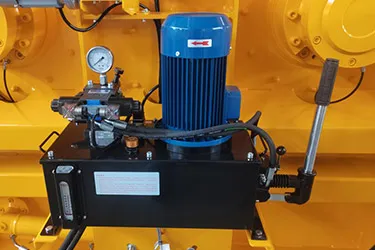

Гидравлическая система

Современная гидравлическая система управляет разгрузочным затвором. При внезапном отключении питания для аварийной выгрузки можно использовать ручной насос, чтобы предотвратить затвердевание бетона внутри смесителя.

Система подачи воды

Распыленная вода используется как для приготовления смеси, так и для очистки смесительных валов, лопастей и концов валов, предотвращая налипание материала и защищая уплотнения. Многоконтурная система распыления воды обеспечивает быструю и равномерную подачу воды.

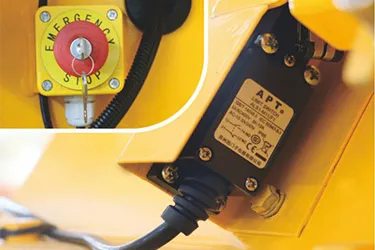

Защитные выключатели

На сервисной дверце верхней крышки установлен контактный концевой выключатель. При открытии дверцы главный двигатель автоматически останавливается для защиты обслуживающего персонала. На корпусе смесителя также предусмотрен ключевой защитный выключатель для аварийной остановки и обслуживания. Извлечение ключа исключает случайный запуск.

Основанная в 1991 году компания JINRUI является профессиональным производителем бетонных заводов с более чем 30-летним опытом работы в отрасли. Наше оборудование — от стационарных до интегрированных бетонных заводов — применяется на объектах высокоскоростных железных дорог, мостов и аэропортов, обеспечивая надежные решения по производству бетона с учетом различных строительных циклов и условий площадки.
